IdroMOP H6
Sviluppata per controllare e gestire qualsiasi gruppo di pompaggio
Il dispositivo IdroMOP H6 è stato progettato per la massima flessibilità ed una gestione versatile dei gruppi di pompaggio. IdroMOP H6 offre la migliore automazione nel settore irriguo con ottimizzazione dei cicli d’irrigazione.
La grafica intuitiva ed informazioni precise e tempestive consentono un lavoro in totale serenità ed affidabilità. In modalità automatica, il dispositivo opera autonomamente in ogni fase irrigua: adescamento pompa, avvio e riscaldamento motore, riempimento impianto, regolazione regime motore e/o pressione, completamento del ciclo di lavoro, rallentamento e raffreddamento motore, spegnimento motore.
Tramite i sensori installati sul gruppo pompa, il dispositivo IdroMOP H6 controlla costantemente la salute del motore, della pompa e dell’impianto.
L’operatore può monitorare il processo irriguo localmente da pannello o da remoto attraverso l’applicazione My ID4. Controllo portata e visualizzazione dei consumi minimizzano gli sprechi d’acqua e di carburante.
Funzioni
Adescamento automatico della pompa
Gestione valvola di mandata
Controllo riempimento impianto
Gestione cicli di lavoro periodici
Controllo portata istantanea
Durata irrigazione programmabile fino a 48 ore
Protezione motore, impianto e elettrica
Impostazione manuale del regime motore
Regolazione automatica della pressione idrica
Conta ore di funzionamento
Avviso di manutenzione
Applicazioni gestite
Motopompa
Dal semplice motore a pompa meccanica al più moderno motore emissionato STAGE V, con o senza urea. Unico dispositivo per tutte le motorizzazioni.
Generatore + Elettropompa
Controllo generatore ed una o doppia pompa elettrica. Interfaccia inverter integrata tramite linea di comunicazione RS-485 associata a linee I/O di sicurezza. Il controllo soft-start riduce la coppia di avviamento diminuendo le sollecitazioni meccaniche al sistema.
Elettropompa
Per impianti GREEN, la nostra soluzione per l’uso esclusivo di pompe elettriche. Per un’irrigazione sempre più sostenibile.
Funzioni avanzate
STAGE V
L’uso dei motori emissionati Stage V consente una significativa riduzione delle emissioni.
I dispositivi IdroMOP H6 adottano le migliori strategie nel rispetto della normativa Stage V. Supervisione dell’intasamento del filtro antiparticolato, verifica della qualità e del livello dell’additivo e controllo della contaminazione olio motore sono solo alcune delle funzioni integrate nei nostri dispositivi IdroMOP H6.
INVERTER
IdroMOP H6 permette la completa gestione di inverter per il controllo dei motori elettrici, offrendo notevoli vantaggi in termini di efficienza, risparmio energetico e precisione nella gestione delle risorse idriche. Questi dispositivi consentono di regolare con estrema precisione la velocità dei motori, adattando il flusso d’acqua alle specifiche esigenze delle colture. A completamento è possibile gestire pompe sommerse tramite soft start, migliorando ulteriormente l’efficienza dell’ impianto irriguo.

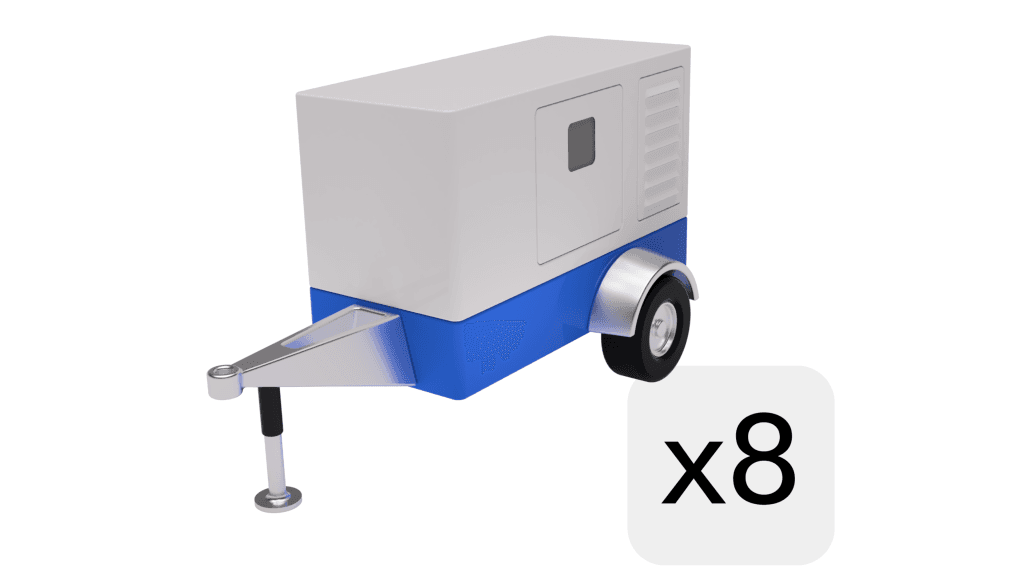

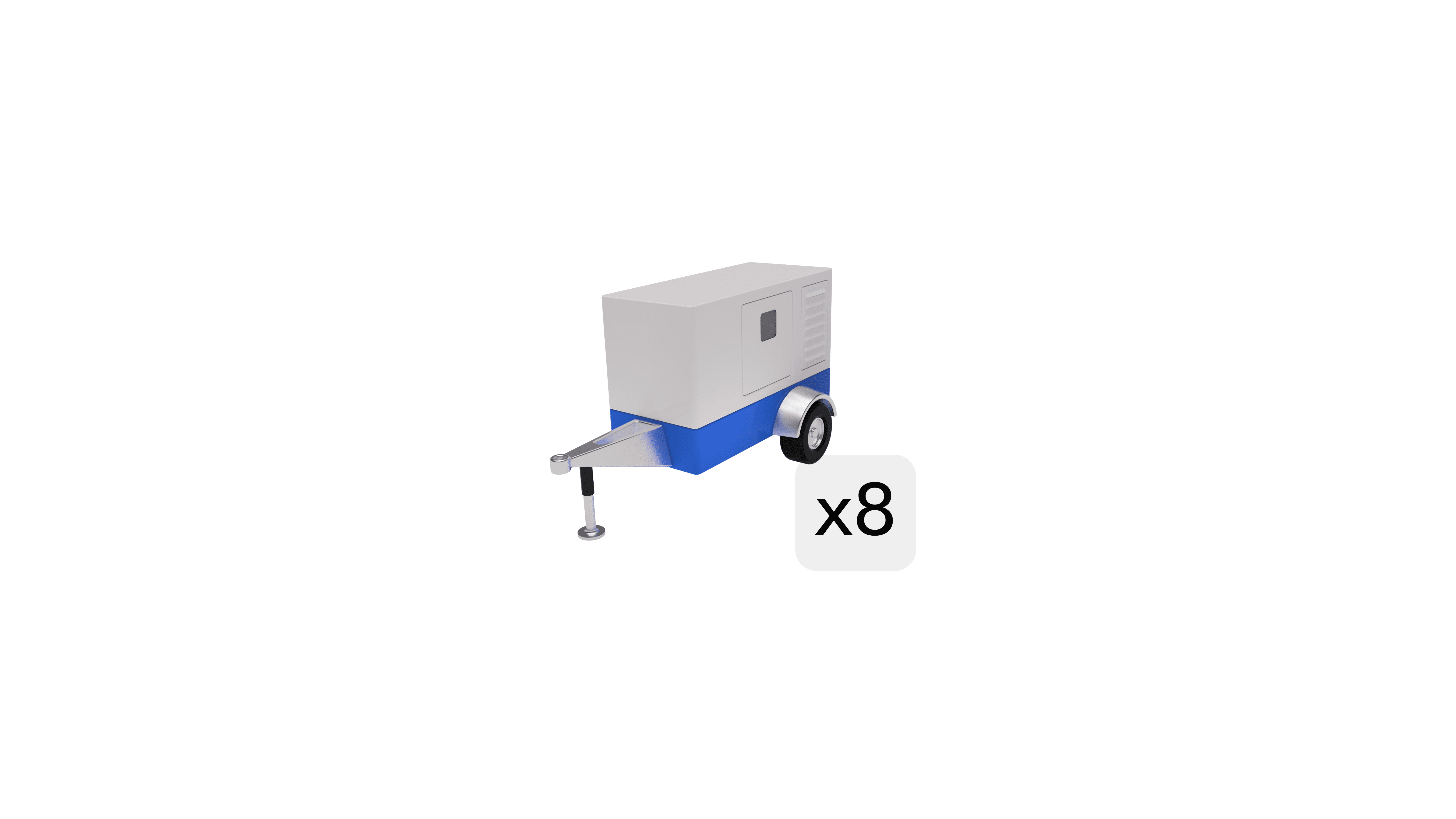

GRUPPI DI POMPAGGIO
Attraverso la piattaforma ID4 è possibile connettere fino a 8 motopompe, o elettropompe, e farle lavorare come se fossero un’unica entità.
Accensione, arresto e punto di lavoro di tutte le pompe saranno sempre sincronizzati ed in caso di anomalia l’intero gruppo di pompaggio verrà arrestato in modo controllato.
Funzioni avanzate
STAGE V
INVERTER
GRUPPO DI POMPAGGIO
L’uso dei motori emissionati Stage V consente una significativa riduzione delle emissioni.
I dispositivi IdroMOP H6 adottano le migliori strategie nel rispetto della normativa Stage V. Supervisione dell’intasamento del filtro antiparticolato, verifica della qualità e del livello dell’additivo e controllo della contaminazione olio motore sono solo alcune delle funzioni integrate nei nostri dispositivi IdroMOP H6.
IdroMOP H6 permette la completa gestione di inverter per il controllo dei motori elettrici, offrendo notevoli vantaggi in termini di efficienza, risparmio energetico e precisione nella gestione delle risorse idriche. Questi dispositivi consentono di regolare con estrema precisione la velocità dei motori, adattando il flusso d’acqua alle specifiche esigenze delle colture. A completamento è possibile gestire pompe sommerse tramite soft start, migliorando ulteriormente l’efficienza dell’ impianto irriguo.
Attraverso la piattaforma ID4 è possibile connettere fino a 8 motopompe, o elettropompe, e farle lavorare come se fossero un’unica entità.
Accensione, arresto e punto di lavoro di tutte le pompe saranno sempre sincronizzati ed in caso di anomalia l’intero gruppo di pompaggio verrà arrestato in modo controllato.
Funzioni
Adescamento automatico della pompa
Gestione valvola di mandata
Controllo riempimento impianto
Gestione cicli di lavoro periodici
Controllo portata istantanea
Durata irrigazione programmabile fino a 48 ore
Protezione motore, impianto e elettrica
Impostazione manuale del regime motore
Regolazione automatica della pressione idrica
Conta ore di funzionamento
Avviso di manutenzione
DIMENSIONI
PESO
CUSTODIA
PROTEZIONE
ALIMENTAZIONE
ASSORBIMENTO
192,5 x 198 x 62 mm
600g
ABS + Policarbonato
IP65
8 – 30 Vdc
100 – 220 mA
Copertura
165 paesi
Rete
LTE Cat 1
Geolocalizzazione
GNSS
Frequenze
LTE-FDD:
B1,B2,B3,B4,B5,B7,B8,B12,B13,
B18,B19,B20,B25,B26,B28,B66.
LTE-TDD:
B34,B38,B39,B40,B41.
COPERTURA
RETE
GEOLOCALIZZAZIONE
FREQUENZE
165 paesi
LTE Cat 1
GNSS
LTE-FDD:
B1,B2,B3,B4,B5,B7,B8,B12,B13,
B18,B19,B20,B25,B26,B28,B66.
LTE-TDD:
B34,B38,B39,B40,B41.
Dimensioni
192,5 x 198 x 62 mm
Peso
600g
Custodia
ABS + Policarbonato
Protezione
IP65
Alimentazione
8 – 30 Vdc
Assorbimento
100 – 220 mA
Modelli
IdroMOP H6
STD
- Completa gestione e protezione del motore
- Completa gestione dei processi irrigui e protezione impianto
- Regolazione manuale dei giri motore
- Regolazione automatica della pressione
-
Gestione motori elettronici via CAN BUS
-
Gestione inverter via RS - 485
-
Modem 4G + SIM integrata
-
Geolocalizzazione GPS
-
Controllo remoto
IdroMOP H6
ID4
- Completa gestione e protezione del motore
- Completa gestione dei processi irrigui e protezione impianto
- Regolazione manuale dei giri motore
- Regolazione automatica della pressione
- Gestione motori elettronici via CAN BUS
-
Gestione inverter via RS - 485
- Modem 4G + SIM integrata
- Geolocalizzazione GPS
- Controllo remoto semplificato con abbonamento annuale
IdroMOP H6
ID4 Platinum
- Completa gestione e protezione del motore
- Completa gestione dei processi irrigui e protezione impianto
- Regolazione manuale dei giri motore
- Regolazione automatica della pressione
- Gestione motori elettronici via CAN BUS
- Gestione inverter via RS - 485
- Modem 4G + SIM integrata
- Geolocalizzazione GPS
- Controllo remoto completo con abbonamenti 3, 6 o 12 mesi
- Clicca sopra i titoli in grassetto
Sensore di velocità
Sensore di prossimità induttivo schermato per la lettura del segnale di velocità sulle macchine irrigatrici
Sensore di vuoto
Sensore assoluto per il rilevamento della depressione idrica in ingresso al gruppo di pompaggio
Anemometro ad impulsi
Strumento per determinare la velocità del vento
Trasduttore di pressione
Sensore per il rilevamento della pressione idrica in mandata di un gruppo di pompaggio o come pressostato per una macchina irrigatrice
Attuatore lineare
L’attuatore lineare può essere utilizzato con staffaggio sulla pompa di alimentazione gasolio per il controllo del regime motore
Sensore di prossimità induttivo schermato per la lettura del segnale di velocità sulle macchine irrigatrici
Sensore assoluto per il rilevamento della depressione idrica in ingresso al gruppo di pompaggio
Strumento per determinare la velocità del vento
Sensore per il rilevamento della pressione idrica in mandata di un gruppo di pompaggio o come pressostato per una macchina irrigatrice
L’attuatore lineare può essere utilizzato con staffaggio sulla pompa di alimentazione gasolio per il controllo del regime motore
Antenna magnetica 4G alto guadagno
Antenna ad alto guadagno con base magnetica per la ricezione dei segnali 5G / 4G / 3G / 2G
Antenna magnetica 4G 2M
Antenna con base magnetica per la ricezione dei segnali 4G/ 3G / 2G
Antenna magnetica 4G + GPS 2M
Antenna con base magnetica per la ricezione dei segnali 4G e GPS
Antenna magnetica GPS / GLONASS 3M
Antenna con base magnetica per la ricezione dei segnali GPS e GLONASS
Antenna ad alto guadagno con base magnetica per la ricezione dei segnali 5G / 4G / 3G / 2G
Antenna con base magnetica per la ricezione dei segnali 4G/ 3G / 2G
Antenna con base magnetica per la ricezione dei segnali 4G e GPS
Antenna con base magnetica per la ricezione dei segnali GPS e GLONASS
CAN BUS
Cablaggio CAN BUS Plug JPT42 0074_00
Cavo estensione CAN BUS Maschio-Femmina L 900mm / 1800mm / 2700mm
Cavo splitter – Deutsch
Cavo estensione CAN BUS Femmina-Femmina 7000mm
Cavo splitter – Molex
ADESCAMENTO
Cablaggio adescamento per compressore
Cablaggio adescamento per pompa elettrica 30A / 70A
GRUPPI DI POMPAGGIO
Cablaggio motore sfrangiato 31V5
Cablaggio motore strutturato universale 32V6
Cablaggio motore TIERIII IdroMOP 0010_V0
Cablaggio motore John Deere
Cablaggio motore Stage V 2M – Sicma 24 pos
Cablaggio motore FPT Stage V – FCI 14 pos
MACCHINE IRRIGATRICI
ADATTATORI
Adattatore Elcos A/B JPT42 COD. 0056_00
Adattatore Elcos A/B JPT42 CEM-190/196
Adattatore Mate-N-Lock JPT42 COD. 0047_00
Adattatore Irtec Souriau 18-JPT42
Adattatore impianto Matermacc
Adattatore CANBUS 40CM CONN. DT4/CPC4 COD.0069_1A
ACCESSORI
Cavo estensione CAN BUS Maschio-Femmina L 900mm / 1800mm / 2700mm
Cavo splitter – Deutsch
Cavo estensione CAN BUS Femmina-Femmina 7000mm
Cavo splitter – Molex
Cablaggio adescamento per pompa elettrica 30A / 70A
Cablaggio motore strutturato universale 32V6
Cablaggio motore TIERIII IdroMOP 0010_V0
Cablaggio motore John Deere
Cablaggio motore Stage V 2M – Sicma 24 pos
Cablaggio motore FPT Stage V – FCI 14 pos
Adattatore Elcos A/B JPT42 CEM-190/196
Adattatore Mate-N-Lock JPT42 COD. 0047_00
Adattatore Irtec Souriau 18-JPT42
Adattatore impianto Matermacc
Adattatore CANBUS 40CM CONN. DT4/CPC4 COD.0069_1A
Sensore di velocità
Sensore di prossimità induttivo schermato per la lettura del segnale di velocità sulle macchine irrigatrici
Sensore di vuoto
Sensore assoluto per il rilevamento della depressione idrica in ingresso al gruppo di pompaggio
Anemometro ad impulsi
Strumento per determinare la velocità del vento
Trasduttore di pressione
Sensore per il rilevamento della pressione idrica in mandata di un gruppo di pompaggio o come pressostato per una macchina irrigatrice
Attuatore lineare
L’attuatore lineare può essere utilizzato con staffaggio sulla pompa di alimentazione gasolio per il controllo del regime motore
Antenna magnetica 4G alto guadagno
Antenna ad alto guadagno con base magnetica per la ricezione dei segnali 5G / 4G / 3G / 2G
Antenna magnetica 4G 2M
Antenna con base magnetica per la ricezione dei segnali 4G/ 3G / 2G
Antenna magnetica 4G + GPS 2M
Antenna con base magnetica per la ricezione dei segnali 4G e GPS
Antenna magnetica GPS / GLONASS 3M
Antenna con base magnetica per la ricezione dei segnali GPS e GLONASS
CAN BUS
Cablaggio CAN BUS Plug JPT42 0074_00
Cavo estensione CAN BUS Maschio-Femmina L 900mm / 1800mm / 2700mm
Cavo splitter – Deutsch / Molex
Cavo estensione CAN BUS Femmina-Femmina 7000mm
Cavo estensione Molex Deutsch 900mm
Adescamento
Cablaggio adescamento per compressore
Cablaggio adescamento per pompa elettrica 30A / 70A
Gruppi di pompaggio
Cablaggio motore sfrangiato 31V5
Cablaggio motore strutturato universale 32V6
Cablaggio motore FPT TIERIII IdroMOP 0010_V0
Cablaggio motore John Deere
Cablaggio motore Stage V 2M – SICMA 24 POS
Cablaggio motore FPT Stage V – FCI 14 POS
Macchine irrigatrici
Adattatori
Adattatore Elcos A/B JPT42 COD. 0056_00
Adattatore Mate-N-Lock JPT42 COD. 0047_00
Adattatore Irtec Souriau 18-JPT42
Adattatore impianto Matermacc
Adattatore CANBUS 40CM CONN. DT4/CPC4 COD.0069_1A
Adattatore servo CPC16/DT4
